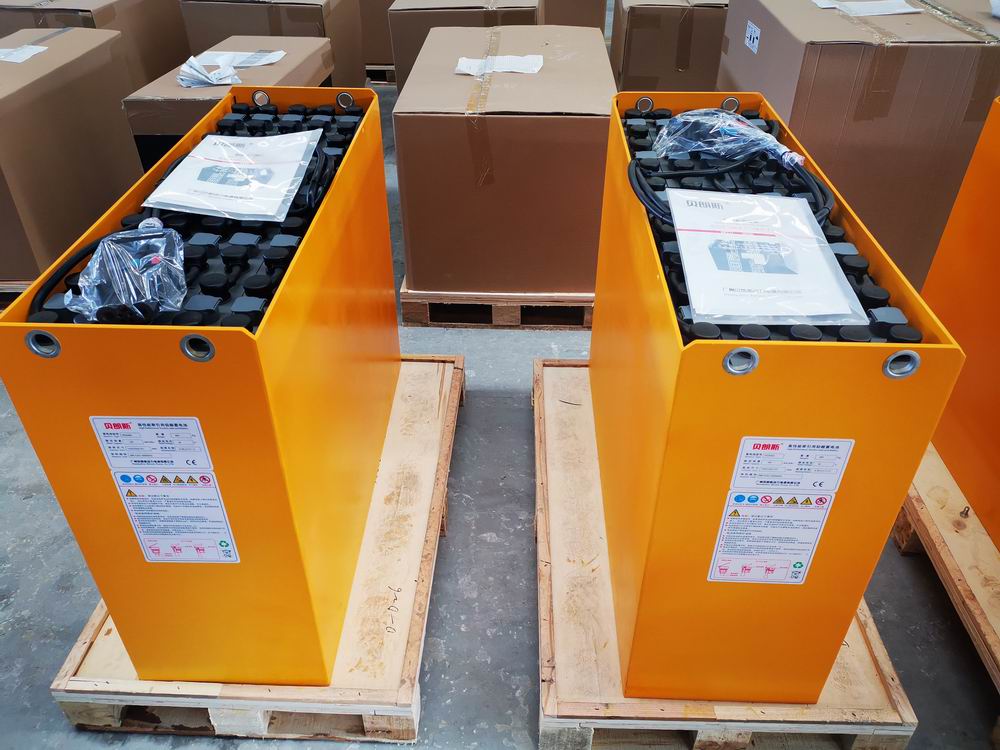

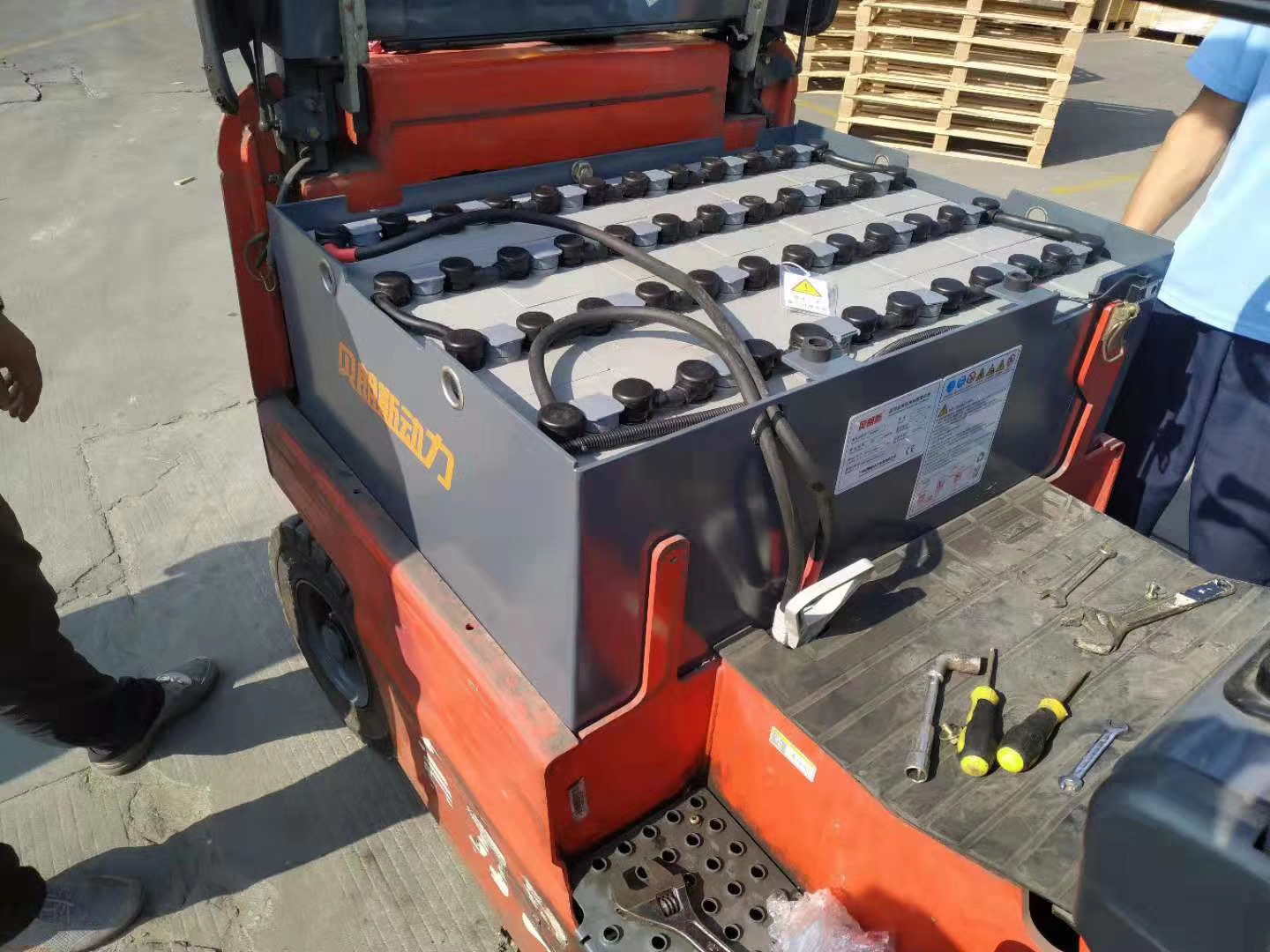

叉車電池屬于大型的鉛酸電池總成，容量巨大，需要配備十分高的電流輸出，而且一般在工作完畢后在充電，叉車電池和 充電連接基本處于無人值守的狀態，這個時候如何避免產生安全隱患的存在，充電機的好與差直接是和叉車電池掛鉤的，業界常說，電池是充壞的不是用壞的，所以 選擇一臺好的充電機，十分關鍵。現有的蓄電池充電器中有很多質量低劣的不合格產品，有的劣質充電器實際上就是一個沒有安全保證的簡易變壓器，大部分充電器 在蓄電池充滿電后不進行智能斷電而長期處于浮充狀態，對電池的壽命會有一定的影響；現有的充電管理器普遍不具備自我學習功能，無法判斷電池的充電狀態，不 能在蓄電池已充滿電的情況下智能的切斷電源。

目前我司銷售的便攜式蓄電池組充電設備采用了功能完善的電源IC，并由數字邏輯電路進行實行 采樣控制，自動檢測所充蓄電池的狀態。充電機采用了“恒流-恒壓限流-恒壓浮充”充電模式，達到了全自動工作狀態，特別適合無人值守的工作場合。優質元器 件的選用保證了產品本身的可靠性和穩定性，并且能顯著延長蓄電池的使用壽命；電流互感器T2初級的兩個輸入端串接在蓄電池充電電路的交流電壓一個輸入端， 次級與取樣電壓電阻R2并聯，電阻R2將感應的交流充電電流轉換成交流電壓，并連接到運算放大器LM358A的反相端2腳，運算放大器LM358A的1腳 輸出放大的交流電壓信號經整流二極管D2輸出至單片機中進行A/D采樣，在整流二極管D2的輸出端連接電解電容C6進行濾波。運算放大器LM358A被接 成反相放大器，反相放大器增益K在這里僅由R1和R3的取值決定：[K=R3R1]，當蓄電池開始充電時，感應的交流電流信號經R2轉換為交流電壓信號后 輸入LM358A進行放大，放大后的交流電壓信號，通過二極管D2整流，C6濾波將交流電壓信號平均為直流電平信號，連接單片機PIC12F675的 GP2端采樣端口部分。

單片機PIC12F675的GP2端為蓄電池充電直流電平信號采樣輸入端，該單片機使用內置的4 MHz晶振，R5，C7串聯接單片機GP3的上電復位端口，LED為充電狀態指示燈，當處于充電狀態時指示燈亮，處于過充時指示燈熄滅；S2為學習采樣按 鈕，主要用于將充滿電狀態的充電電流對應的直流電平存儲到單片機的E2PROM，作為判斷蓄電池是否過充的依據；C8為單片機電源的高頻濾波電容，單片機 PIC12F675的GP1輸出端通過限流電阻接繼電器驅動輸入端口，上述充電機的設計為叉車的主要附件，不可大意，一臺好的叉車電池充電機，可以延續電 池壽命30%以上。很多叉車電池工廠，如火炬蓄電池廠，在配套的合力、杭叉的時候，也生產充電機配置自家的電瓶，避免火炬電瓶的售后管理。
